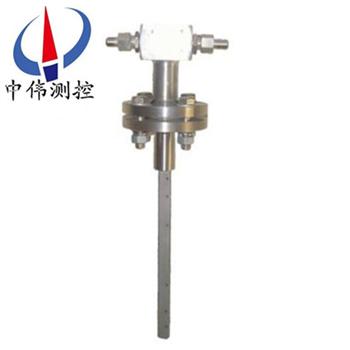

威托巴流量計

•
•

威托巴流量計是在廣泛的工業應用中，總結出一套完整的關于巴流量計的測量理論和成熟經驗，把巴流量計提升到歷史新的高度。在理論和實踐過程中：威托巴解決了電力行業測量一次風速、風量傳感器的堵塞、磨損問題；解決

一、產品概述：

ZW-WTB系列威托巴流量計將傳感器插入管道中心，總壓孔對正流體的來流方向，靜壓孔對正流體的去流方向，總壓與靜壓之差即為管道中心的實測差壓，再由該探針的風洞標定曲線擬合出該點的標準差壓，根據標準差壓來計算流體的流量。同時還需用壓力變送器測出流體壓力，用熱電阻溫度計測出流體溫度，把標準差壓信號、壓力信號、溫度信號同時引入單片機構成的流量積算儀或直接接入DCS系統，一方面對探針的流量方程進行解算，再一方面對蒸汽進行壓力、溫度補償，以保證測量精度，并用數字顯示出差壓、壓力、溫度、瞬時流量、累積流量、熱量、速度等參數。

二、工作原理：

ZW-WTB系列威托巴流量計的傳感器由一組取壓孔組成，采用皮托管原理提取流體流速（全壓－靜壓=動壓）再換算成流體體積流量與質量流量的差壓式流量計。

當流體流過探頭時，在其前部產生一個高壓分布區，高壓分布區的壓力略高于管道的靜壓。根據伯努利方程原理，流體流過探頭時速度加快，在探頭后部產生一個低壓分布區，低壓分布區的壓力略低于管道的靜壓。流體從探頭流過后在探頭后部產生部分真空，并在探頭的兩側出現旋渦。均速流量探頭的截面形狀、表面粗糙狀況和低壓取壓孔的位置是決定探頭性能的關鍵因素。低壓信號的穩定和準確對均速探頭的精度和性能起決定性作用。阿牛巴均速流量探頭能準確地檢測到由流體的平均速度所產生的平均差壓。威托巴均速流量探頭在高、低壓區有按一定準則排布的多對取壓孔，使準確測平均流速成為可能。

三、應用場合：

ZW-WTB系列威托巴流量計是一種傳感器適用多種介質的流量計，它可以廣泛應用于氣體、蒸汽和液體流量的測量。氣體：一次風速（量）、二次風速（量）、（負壓）空氣、氧氣、氫氣、干氣、轉爐煤氣、高爐煤氣、發生爐煤氣、焦爐煤氣、天然氣、液化氣、煙氣、化工物料氣等;汽體：過熱蒸汽、飽和蒸汽、濕蒸汽、干蒸汽、雙向蒸汽等。液體：水、不滿管水、洗油、貧油、輕油、焦油、重油、原油、腐蝕性液體、各種溶液、化工物料液、石蠟等。

四、分類應用推薦產品：

1、威托巴普通型流量計：

威托巴流量傳感器在工業領應用廣泛，如冶金、電力、石油、化工等行業。它適用的流體種類繁多，幾乎囊括了所有較為潔凈的流動介質。譬如普通蒸汽、一般性氣體和水相當粘度的液體的計量均可選擇WTB-S型流量計。WTB-S型結垢簡單，安裝方便，只需在管道開一個Φ25mm的孔，把威托巴插入至管道中心，通過焊接或法蘭與管道連接即可。一般氣/液體工況，推介選擇普通普通蒸汽工況，推介選擇散熱管式管道中介質流向改變的工況，推介使用雙流向威托巴傳感器當管道公稱直徑5mm≤Φ≤25mm時，推介使用袖珍。

2、威托巴高溫高壓流量計：

威托巴流量傳感器主要應用在高溫高壓高流速或者超高溫超高壓的蒸汽流量計。它采用耐高溫、耐沖腐的1Cr18Ni9Ti材料制造，采用完整的金屬腔結構，確保強度和鋼性，以至于在高速氣流的沖刷下不會發生機構損壞。使傳感器在測量過程中取壓更加穩定、準確。配套使用溫度、壓力傳感器對被測介質進行溫、壓補償，以確保測量精度。WTB-M型流量計在出品前均進行過超過使用壓力150%的壓力測試，以保證安全、可靠。

3、威托巴防堵耐磨流量計：

威托巴流量傳感器在冶金、電力、石油、化工等行業應用廣泛。含有雜質的流動介質均可選擇進行測量，如電力行業中的一次風量，二次風量、化工行業中的各種物料氣體，冶金行業中的各種煤氣等。WTB-B型的主要功能是解決傳感器的堵塞問題和磨損問題。推介配套使用球閥裝置及安全保護裝置可賦予傳感器在線安裝、拆卸功能。

五、主要特點：

成功的關鍵在于逐臺標定，分段修正。是其它流量計無法比擬的wn****流量計。

1、適用性強：傳感器適用各種流體和多種管道形式，是國內*******一種執行元件能做到測量各種流體的流量計。

2、精度高：在3%~100%的量程范圍準確度為0.2%。

3、節約能源：威托巴傳感器截流面積很小，幾乎無壓力損失，運行成本大大降低。被******發展改革委員會節能信息傳播中心推薦為第61號節能產品。

4、安裝簡便：只需在管道合適位置上開一個25~60mm的孔，把傳感器插入管道中心即可。

5、維護方便：傳感器本身無需維護。只需對差壓變送器進行零點和滿量程的檢驗以及二次表輸入相應的電流進行定期檢驗。

6、可靠性：結構簡單，設計合理。由于導壓管內介質長期處于靜止狀態，所以測量精度能夠長期保持穩定。

7、耐高溫高壓：由于傳感器用1Cr18Ni9Ti制作而成，因此可耐高溫650℃、壓力32MPa。（特殊材料制成的傳感器可耐高溫1700℃）

8、測量流量范圍廣：氣體流速在1m/s以上，液體流速在0.1m/s以上的介質都可以準確測量。對低流速、小流量、大管徑測量效果尤佳。

9、在線安裝和檢修：不停產的情況下實現安裝和檢修。流體條件

六、技術參數：

1、規格：DN50-DN5000（mm）；插入式：DN500-DN5000（mm）；

2、測量準確度：±6.0%；重復性：±0.1%；

3、范圍度：體積流量：10：1；質量流量：8：1；

4、工作壓力：均速管無提出功能型：≤20MPa；均速管可提出型：≤10MPa；

5、流體溫度：≤450℃；

6、介質粘度：≤30CP（相當于重油）；

七、在長期的運行實踐過程中解決問題：

1、解決了電力行業測量一次風速、風量傳感器的堵塞、磨損問題。

2、解決了主蒸汽高溫、高壓、高流速等測量問題。

3、解決了測量各種煤氣時傳感器結掛污垢的問題。

4、解決了超小管徑和超大管徑（5mm-20000mm）、低流速、小流量等難以測量的問題。

5、實現了帶壓開孔、在線安裝。

6、實現了在線疏通、在線清洗。

7、實現了各種管道檢測（方形、長方形、菱形、梯形、橢圓形、三角形等管道）。

8、實現了各種檢測裝置均可檢定畢托巴流量計。

9、實現了高粘度介質（原油、焦油、重油等的測量）。

10、實現了直管段不足的測量。

八、威托巴流量傳感器的堵塞設計：

威托巴探頭的獨特設計******的擺脫了以往幾種均速探頭易堵塞、精度不高的特點，使得一次源的測量精度、重復性和可靠性達到一個嶄新高度。

剛開機時，流體在管道靜壓作用下， 進入彎管，很快形成了壓力平衡的狀態。當壓力 平衡狀態形成以后，流體在彎管進口處遇到高壓， 繞道而行，不再進入彎管中。

威托巴流量傳感器的高，低取壓孔實現本質防堵

一般情況下，灰塵、沙子和顆粒在渦街力的作用下，集中在探頭的后部。這就是為什么秋天的樹葉總是在背風的房子后面的原因。探頭的獨特防堵設計，再加上重力作用的自然下落，阻止了顆粒的進入，這種設計從本質上防止了威托巴的堵塞并且能產生一個非常穩定的低壓信號。

連續工作的從根本上杜絕了堵的可能，但是在以下情況下，仍要注意防堵：

1、當引壓管泄漏，探頭高壓平衡去遭到破壞，雜質中直徑較小的顆粒就有可能進入取壓孔。

2、當管道處于停產時，由于分子的布郎運動，顆粒小的雜質有可能進入取壓孔。

3、系統頻繁開停機，在高壓區形成的瞬間，顆粒小的雜質有可能進入取壓孔，日積月累，就有可能造成探頭的堵塞。

4、介質中含有大量藻類生物，或者含有纖維狀的物質，也有可能造成探頭的堵塞。

九、配套方案選擇：

1、是根據測量介質和用戶使用的管道內徑、工作溫度、工作壓力及流量變化設計生產。

2、ZW-3051/1151DP系列差壓變送器或其它型號的差壓變送器。

3、ZW-308系列壓力變送器或其它型號的壓力變送器。

4、溫度變送器或其它型號的溫度變送器。

5、ZW-XMJA系列流量積算儀或其它型號的流量積算儀。

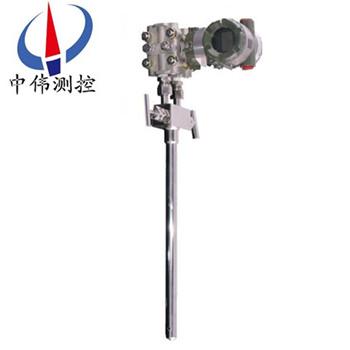

6、以此組成的智能型均速管流量計，可帶溫壓補償，并能顯示瞬時流量、累計流量、管道內介質溫度、管道內介質壓力及差壓等值，備有通訊接口和4～20MA輸出。

十、裝置成套性：

1、均速管流量傳感器 1臺；

2、均速管流量傳感器使用說明書 1份；

3、合格證 1份；

4、配套的變送器儀表及說明書和合格證（可由用戶自行定購）。

十一、產品維護說明：

威托巴流量傳感器應在工藝管道大修時進行定期清洗，清洗的辦法很多，例如用氣源吹除檢測管內積存污穢；用煤油和軟絲刷洗凈，使各取壓孔保持通暢?？赡墚a生故障的原因及清除辦法 ：序號 故障現象 產生的原因 清除辦法。

1、無差壓信號輸出 ：高低壓閥未打開 ，打開高低壓閥。

2、高低壓平衡閥未旋緊：旋緊平衡閥。

3、差壓信號輸出過?。簩合到y(tǒng)有泄漏現象；認真查找，排除泄露。

4、二次表量程選配不當：調小差壓變送器上限值。

5、差壓信號輸出過大：二次表量程選配不當，調大差壓變送器上限值，背壓孔堵塞，清洗均速管，排除堵塞。

十二、使用注意事項：

1、被測流體應充滿管道且流動穩定。

2、被測的流體應當是單相的，其相態不變，對于成分復雜的流體須與單一成分的流體類似時方能使用。

3、被測流體在實際工況下的ReD應大于3×104。

4、應保證傳感器前后直管段長度的要求。

5、管道內徑大于100㎜為好。

6、在傳感器前2D的管道內表面上，應清潔光滑。

十三、選型編碼：

十四、設計選用及訂貨須知事項：

1、被測介質名稱；

2、***大、常用、流量范圍（m3/h）；

3、工作壓力（Mpa）、工作溫度（℃） 、上限壓力（Mpa）、上下限溫度（℃）；

4、介質密度、粘度；

5、管道材質、內徑、外徑；

6、現場管道敷設情況和局部阻力件形式。

7、您需要中偉測控的顯示儀表配套時，請參閱相應的說明書，選用合適的型號或由我公司技術人員根據您提供的資料替您設計選型。

8、如有特殊要示，請與我公司銷售部聯系。
